洗矿机是黑色和有色冶金矿山、钢铁、冶金、化工、建材用来洗净矿石的大型设备，分为螺旋洗矿机和圆筒洗矿机两大类。我公司主要生产的以螺旋槽式洗矿机。
结构
主要由传动装置，螺旋，槽体，下部支撑，溢流槽等组成。
传动装置：为螺旋工作的动力，由电机经三角皮带，减速机，齿轮带动螺旋转动。

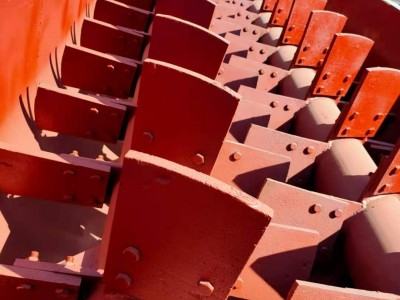

螺旋：机子的主要工作部件，起着对矿物的搅拌作用，主轴为槽钢焊接的方轴，上端装在传动装置的机架上，下端装在下部支座上，螺旋叶片由弹簧钢板焊接而成。

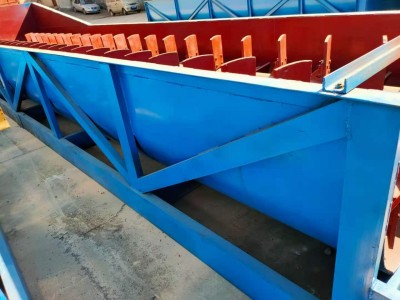

槽体：为机子的机体，由各种型钢，钢板焊接而成。
下部支承：其作用是支承螺旋轴。
溢流槽：排出泥水及杂物。
槽式洗矿机特点和原理
传动方式设计简单，合理，设备运行平稳。设备左右螺旋轴完成矿石擦洗和提升，螺旋叶片采用新设计，螺旋轴下端采用先进的高分子耐磨材料和密封技术。
本机呈倾斜安装，矿物与水由进料口进入槽体，通过螺旋轴叶轮的搅动，达到矿石的清洗作用。清洗后泥浆及杂物通过溢流槽流出，矿石沉入槽底，由出料口出。
技术参数
|
型号 |
螺旋大小 (mm) |
旋转速度 (r/min) |
给矿粒度 (mm) |
槽体倾斜度 (o) |
产出量 (t/h) |
功率 (Kw) |
重量 (t) |
|
2RXL320 |
Φ320×3200 |
28 |
≤30 |
≤12 |
10 |
4 |
0.9 |
|
2RXL400 |
Φ400×4600 |
23 |
≤30 |
≤12 |
20 |
5.5 |
1.9 |
|
2RXL540 |
Φ540×4600 |
23 |
≤30 |
≤12 |
25 |
7.5 |
3.9 |
|
2RXL750 |
Φ750×7600 |
22.7 |
≤70 |
≤12 |
50 |
11 |
7.5 |
|
2RXL800 |
Φ800×7600 |
22 |
≤70 |
≤12 |
70 |
15 |
9.5 |
|
2RXL914 |
Φ914×7600 |
21 |
≤70 |
≤12 |
100 |
22 |
12.9 |
