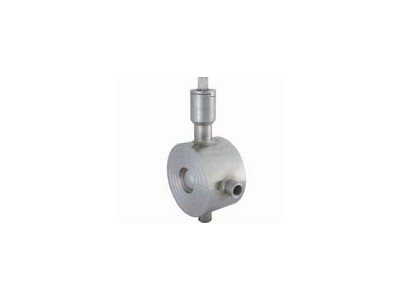

不锈钢保温球阀 对夹式薄型QB71F球阀

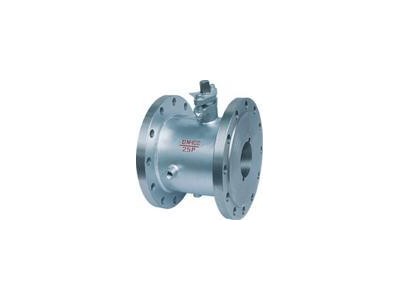

保温球阀产品型号：BQ41F4-16C/ BQ641PPL-16P / BQ941H-16PBQ41F型保温球阀是我公司根据用户需要在保温蝶阀基础上开发的新产品，所有夹套及阀体采用专用工艺及设备具有良好的保温保冷特性，且阀门的通径与管径一致，同时又能有效降低管路中介质热量损失。主要用于石油、化工、冶金、制药、食品等各类系统中，以输送常温下会凝固的高粘度介质。由于采用整体式结构，因而BQ41F球阀比一般球阀更小，重量更轻，且无外漏，密封性能良好，夹套采用碳素钢管焊接比铸造的更加耐压牢固。
性能特点：
1．整体式结构，因而BQ41F球阀比一般球阀更小，重量更轻，
2．流体阻力小，其阻力系数与同长度的管段相等。
3．紧密可靠，目前球阀的密封面材料广泛使用塑料、密封性好，在真空系统中也已广泛使用。
4．操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。
5．维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。
6．在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。
7．适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用。球旋转90度时，在进、出口处应全部呈现球面，从而截断流动。
主要外形尺寸（以PN16法兰为例）：
DN D D1 n-d L b H L0 G
15 140 100 4-18 108 16 113 120 G1/2”
20 150 110 4-18 117 16 116 120 G1/2”
25 165 125 4-18 127 16 135 150 G1/2”
40 185 145 4-18 165 18 185 220 G1/2”
50 200 160 8-18 178 20 185 220 G3/4”
80 250 210 8-18 203 22 195 300 G3/4”
100 285 240 8-23 229 24 205 300 G3/4”
